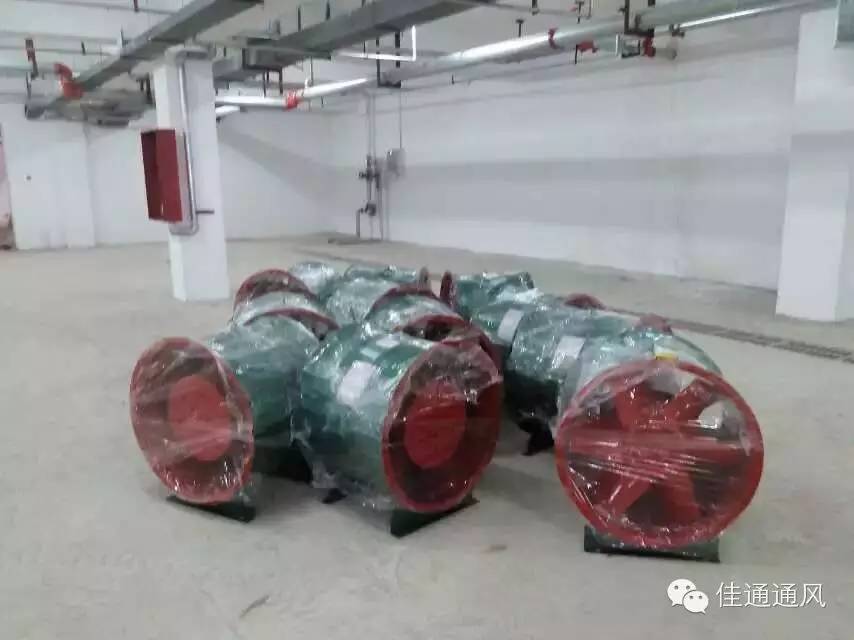

消防高溫排煙風機

排煙兼排風風機是一種新型的高效率、低噪聲風機，產品廣泛應用賓館、飯店、禮堂、影劇院、地下室、廠礦企業、辦公樓等場所，是高層建筑通風排煙用消防排煙風機的最新最理想產品，已暢銷全國深受廣大用戶好評。

排煙風機風量的計算，應該先確定風機的作用，排煙兼排風風機兩用風機風量，應選擇排煙風量和排風風量較大值。

下面就拿高層建筑地下車庫通風與排煙系統風機的風量計算來舉例

排煙兼排風風機排煙量的計算

原規范要求按照換氣次數計算，也就是層高*建筑面積*換氣次數*漏風系數。新規范則按照層高查表并插值計算，完全不考慮面積因素。
注意：每個防煙分區面積不宜大于2000平米，且不應跨越防火分區。

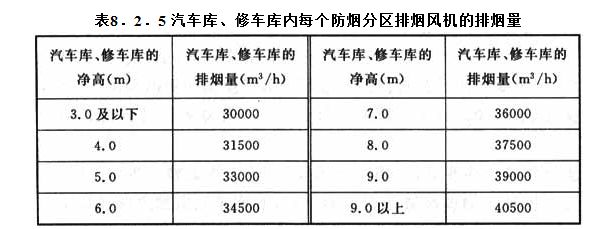

8．2．5 汽車庫、修車庫內每個防煙分區排煙風機的排煙量不應小于表8．2．5的規定。

注：建筑空間凈高位于表中兩個高度之間的，按線性插值法取值。
這無疑是簡化了設計的步驟。
另外提供一個簡化的計算方式從上面的表格可以看出來，層高3米以下及九米以上層高是定值，但是這兩種情況在常用的項目中都是不可能出現的。
而3-9米中，每增加一米，風量增加1500，所以實際所需風量的公式如下：
（層高-3）*1500+30000=排煙風量
簡化后為層高*1500+25500=排煙風量（非排煙風機風量）.
排風量的計算應由換氣次數法及單車排風量法取較大值。且區分建筑類型（商業類，住宅類，其他類）
注意，換氣次數計算法層高超過3米，只按3米計算，依據《技術措施》4.3.2條

排煙兼排風風機排風量的計算

由于停車數量不同，這個排風量是應該實際計算的。

下面拿一個實際案例為例，講一下計算步驟。

某住宅小區地下車庫，地下共一層，建筑面積約2萬平方米，層高3.75米。
根據防火分區實際情況（每個防火分區均不大于4000平方米，刨除正壓送風部分，例如主樓樓梯間電梯等），每個防火分區均可劃分為兩個不大于2000平方米的防煙分區。
輔助空間例如配電室、泵房、換熱站等是單獨的防火分區，如果不是也應按照每個防煙分區面積不大于500平米劃分，并單獨設置排煙如（有需要）排風風機及補風風機。
根據以往設計習慣每個防煙分區單獨設置一臺排煙風機一臺補風機，兼平時通風需要。

下面以一個面積為1865平米，停車數47輛的防煙分區為例。

排煙量計算：
地庫層高為3.75米，排煙量如下：
3.75*1500+25500=31125立方米每小時
排風量計算：
換氣次數法：
層高3.75米，按3米算，面積1865平米，換氣次數按住宅類4次。計算如下：
3*1865*4=22380立方米每小時
單車排風量計算法：
停車數47輛，單車排風量按住宅300計算，計算如下：
47*300=14100立方米每小時
22380>14100，因此排風量應為22380立方米每小時。
排煙兼排風風機風量計算：
31125>22380,因此應按照排煙量選風機，風機風量為:
31125*1.1（漏風系數）=34237.5立方米每小時
注：漏風系數取值自暖規：
6．5．1 通風機應根據管路特性曲線和風機性能曲線進行選擇，并應符合下列規定：
1 通風機風量應附加風管和設備的漏風量。送、排風系統可附加5％～10％，排煙兼排風系統宜附加10％～20％；
然后是補風風機的風量計算了，補風風機的風量應為排煙時補風與排風時送風風量的最大值確定。
由于排煙時的補風量為排煙量的50%，而送風量為排風量的80%，因此，補風量極有可能小于送風量。
補風量=31125*0.5=15562.5立方米每小時
送風量=22380*0.8=17904立方米每小時
因此補風風機的風量應為送風量*漏風系數，即：
17904*1.1=19694.4立方米每小時

總結：

以上是排煙兼排風風機計算公式。排煙兼排風風機需經“國家防火建筑材料質量監督檢驗中心"依據GA 211-2009《消防排煙風機耐高溫試驗法》、CNCA-C18-02:2014《強制性產品認證實施規則 火災防護產品》、CCCF-HZFH-03《強制性產品認證實施細則 火災防護產品 消防防煙排煙設備產品》檢驗合格。我公司生產的排煙兼排風風機取得國家防火建筑材料質量監督檢驗中心頒發的型式檢驗報告和公安部消防產品合格評定中心頒發的3C認證證書。如果需要更詳細的信息，可以來電咨詢，相互討論學習。
